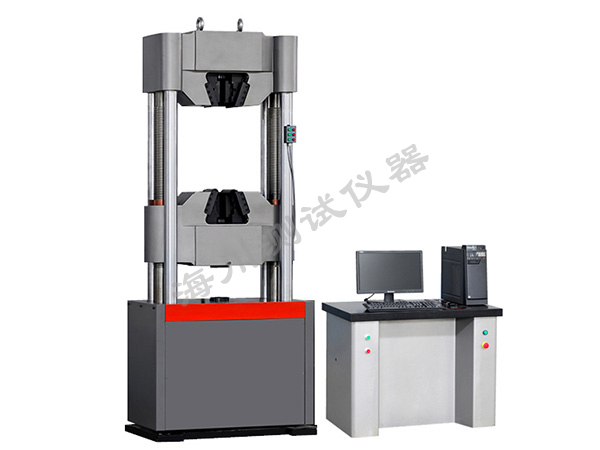

WAW-D系列微机控制电液伺服万能试验机

产品中心


1.产品简介

WAW-D系列微机控制电液伺服万能试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T 228.1-2010《金属材料拉伸试验第1部分室温试验方法》的要求。

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。下横梁升降采用电机经减速器、链传动机构、丝杠副传动，从而实现拉伸、压缩空间的调整。

2.主要技术规格及参数

产品型号	WAW-300D	WAW-600D	WAW-1000D	WAW-2000D
最大试验力（kN））	300	600	1000	2000
主机结构	两立柱两丝杠，链条传动，油缸活塞间隙密封		四立柱两丝杠，链条传动，油缸活塞间隙密封
试验机级别	0.5级（1级）
试验力测量范围	2%～100%F·S，全程不分档
试验力示值相对误差	±0.5%（±1%）
试验力分辨力	500000码
变形测量范围	1%～100%F·S
变形示值相对误差	±0.5%（±1%）
变形测量分辨力	500000码
位移示值相对误差	±0.5%（±1%）
位移测量分辨力	0.001mm
应力速率控制调整范围	1MPa/s～60MPa/s
应力速率控制相对误差	±1%(±2%)
位移速率控制调整范围	0.1～80mm/min
位移速率控制相对误差	±0.5%（±1%）
应变速率控制调整范围	0.00025/s～0.0025/s
应变速率控制相对误差	±1%(±2%)
力、变形、位移保持控制范围	1%～100%F·S
力、变形、位移保持相对误差	设定值＜10%F·S时：±1% ，设定值≥10%F·S时：±0.5%
下横梁升降速度（mm/min）	450	350	350
活塞行程（mm）	200		250
活塞空载最大速度（mm/min）	80
拉伸试样最大长度（mm）	650	650	600
压缩面最大间距（mm）	550	550	550
上、下压板尺寸（mm）	Φ160	Φ160	Φ204	Φ220
立柱间有效宽度（mm）	520	520	565	705
圆试样夹持直径（mm）	Φ10～Φ32	Φ13～Φ40	Φ12～Φ60	Φ10～Φ20（选配）、Φ20～Φ40 Φ40～Φ70
扁试样夹持厚度（mm）	0～15	0～30	0～40	0～40
主机外形尺寸(含活塞行程)(mm)	8406202210	8607502315	9509002510	1170×740×2800
控制柜外形尺寸（mm）	一体化控制柜1100700930
功率（kW）	2.8			3.5
主机重量（kg）	2100	3000	4300	6000
油源重量（kg）	600	600	600	600
