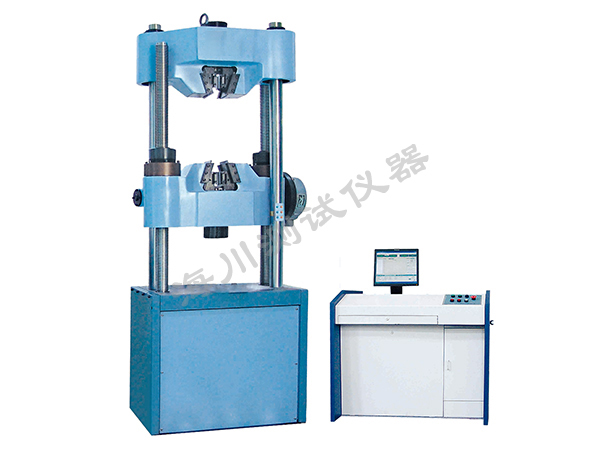

WAW-600C微机控制电液伺服万能试验机

产品中心


1.产品简介

　　WAW-C系列微机控制电液伺服万能试验机主要用于各种金属材料和非金属材料的拉伸、压缩、弯曲、剪切等力学性能试验，可广泛应用于建筑、建材、冶金、交通、能源、科研单位、大专院校、质量检测中心和商品检测等部门。

　　主机采用油缸下置式结构，拉伸空间位于主机上方，压缩弯曲空间位于主机下方横梁和工作台之间，通过下横梁的移动调整空间。采用盘式电机双金属螺母蜗轮和蜗杆带动下横梁升降控制系统采用自主研发的高精度控制器，传感器测力，光电编码器测量位移，引伸计测变形，能够实现力、位移、变形的三闭环控制要求，即能够进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换。控制精度能够满足国家标准GB/T 228. 1-2010《金属材料拉伸试验第1部分室温试验方法》的要求。

　　测控软件可以实现微机屏幕实时显示试验力、变形、位移;能够显示应力-应变、试.验力一变形、试验力一位移、试验力一时间、应力一位移、应变-时间、应力-时间、位移-时间等多种曲线;能够按照国家标准GB/T 228. 1-2010《金属材料拉伸试验第1部分室温试验方法》的要求自动计算各种数值并进行存储、生成测试报告及打印试验报告等，可满足客户对试验报表的各种要求，实现客户自行编辑试验报告祥式。

　　2.主要技术指标

产品型号	WAW-300C	WAW-600C	WAW-1000C	WAW-2000C
最大试验力（kN））	300	600	1000	2000
主机结构	两立柱两丝杠，蜗轮蜗杆传动，油缸活塞间隙密封			四立柱两丝杠，蜗轮蜗杆传动，油缸活塞间隙密封
试验机级别	0.5级（1级）
试验力测量范围	2%～100%F·S，全程不分档
试验力示值相对误差	±0.5%（±1%）
试验力分辨力	500000码
变形测量范围	1%～100%F·S
变形示值相对误差	±0.5%（±1%）
变形测量分辨力	500000码
位移示值相对误差	±0.5%（±1%）
位移测量分辨力	0.001mm
应力速率控制调整范围	1MPa/s～60MPa/s
应力速率控制相对误差	±1%
位移速率控制调整范围	0.1～80mm/min
位移速率控制相对误差	±0.5%（±1%）
应变速率控制调整范围	0.00025/s～0.0025/s
应变速率控制相对误差	±1%
力、变形、位移保持控制范围	0.3%～100%F·S
力、变形、位移保持相对误差	设定值＜10%F·S时：±1% ，设定值≥10%F·S时：±0.5%
下横梁升降速度（mm/min）	450	350	350	350
活塞行程（mm）	250
活塞空载最大速（mm/min）	80
拉伸试样最大长度（mm）	600	600	600	1000
压缩面最大间距（mm）	550	550	550	900
上、下压板尺寸（mm）	Φ125	Φ125	Φ160	Φ220
两立柱间有效宽度（mm）	530	650	650	净间距700
圆试样夹持直径（mm）	Φ10～Φ32	Φ13～Φ40	Φ12～Φ60	Φ15～Φ70
扁试样夹持厚度（mm）	0～15	0～30	0～55	0～70
主机外形尺寸（含活塞行程）（mm）	10006002330	11807502633	12007802650	130010903900
控制柜外形尺寸（mm）	一体化控制柜1100700930
功率（kW）	2.8	3.35	5.25	7.00
主机重量（kg）	2300	3200	4500	8000
油源重量（kg）	600	600	600	600
