一、产品概述:

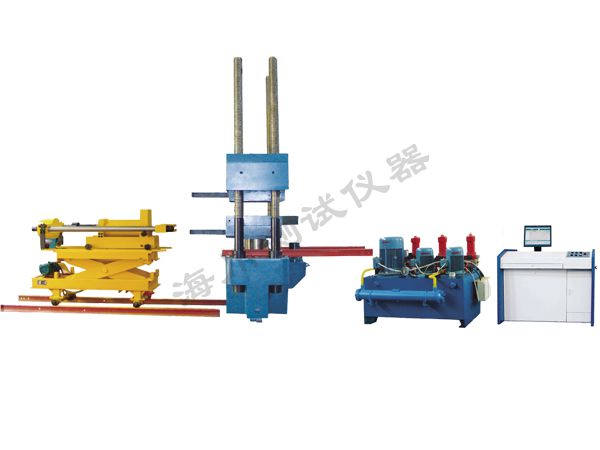

　　YAW- 5000J微机控制电液伺服压力试验机主要用于检验公路桥梁橡胶支座成品力学性能试验,也用于混凝土试件、混凝土结构件、金属材料及金属结构件的抗压强度试验,较好地满足GB/T2611-1992《试验机通用技术要求》、JT/T4-2004 《公路桥梁板式橡胶支座》相关要求,广泛用于冶金、建材、大专院校、科研等领域。

　　二、主要技术规格及参数:

　　1.主机外形尺寸:约1400mmx 1200mmx 4200mm

　　2.主机重量:约14000kg

　　3.电源总功率: 13kW

　　三、垂向加载系统主要性能技术指标

　　1.最大试验力: 5000kN;

　　2.试验力测量范围:最大试验力的0.4%～ 100%

　　3.试验力示值精度:优于示值的±1%;

　　4.测力方式:负荷传感器测力;

　　5.变形测量:四只数显百分表测量试样变形;

　　6.试验调整空间: 0～800mm;

　　7.上下压板尺寸: 700X 800mm;

　　8.采用单柱塞缸、活塞行程150mm;

　　9.液压加载，微机控制，传感器测量，屏幕显示。

　　10.负荷保持功能;

　　11.具有高精度进口伺服阀负荷保持，进行垂向试验力的多级控制。

　　四、横向剪切力施加装置:

　　1.最大试验力: 1000kN:

　　2.试验力测量范围:最大试验力的1%～100%

　　3.试验力示值精度:优于示值的±1%;

　　4.负荷保持功能:具有高精度进口伺服阀负荷保持，进行横向剪切力的多级控制。

　　5.变形测量:高精度位移传感器测量试样的剪切变形。

　　6.采用单出杆双作用活塞缸，活塞行程200mm。

　　7.液压加载，微机控制，传感器测量，屏幕显示。

　　8.测力方式:负荷传感器测力;

　　9.采用进口的组合式密封元件，试验力保持稳定可靠。

　　五、转角试验装置:

　　1.最大转角顶出力: 300kN (满足转角试验的要求);

　　2.试验力测量范围: 4%～100% (相当于三档) ;

　　3.试验力准确度:±1% (自满量程的20%起);

　　4.测力方式:高精度负荷传感器测力;

　　5.变形测量:四只数显千公表测量试样的翻转变形;变形测量范围: 0-12.5mm

　　6.变形测量分辨力: 0. 001mm

　　7.活塞行程: 0-150mm;

　　8.位移测量范围: 0-150mm;

　　9.液压加载，微机伺服自动控制，专感器测量，屏幕显示。
