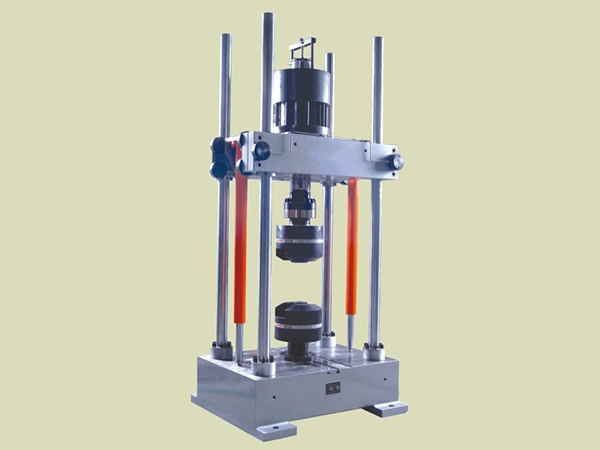

50kN/100kN/300kN电液伺服动静万能材料试验系统

　　用于各类金属、非金属材料的动静态力学性能测试，如进行拉伸、压缩、弯曲、高低周疲劳、断裂韧性、裂纹扩展等力学试验等。同时也可应用于各类结构件、部件的动态性能、静态性能及疲劳寿命等测试。

　　系统组成：主机、恒压伺服泵站、液压强迫试验夹头、控制系统、软件系统等。

　　有多种控制系统供用户选择：1）自主研发全数字电液伺服控制系统；2）德国IST(Instron德国结构部)Labtronic8800全数字控制系统；3）德国DOLI公司EDC580控制系统；4）美国MTS公司FT40全数字单通道及多通道液压伺服控制系统

　　有多种软件系统供选择：自主研发TA动态软件系统、德国DOLI公司DynPack动态软件系统美国MTS动静态软件系统、英斯特朗Labtronic软件系统等。

　　可选配多种引伸计（含高低温）、试验附具、环境箱等。

u  PWS-500电液伺服动静万能试验系统

　　1、最大静态试验力：±500kN；

　　2、最大动态试验力：±350kN；

　　3、作动器最大行程位移：±100mm；

　　4、工作频率范围：0.01—50HZ；

　　5、主要试验波形：正弦波、方波、三角波、斜波及各类组合波；

　　6、试验空间：≥1000mm；

　　7、液压升降、液压锁紧横梁；

　　8、强迫液压夹头；气—液增压源：63Mpa;

　　9、恒压伺服泵站：流量140L/min，压力21Mpa，电机功率55KW；

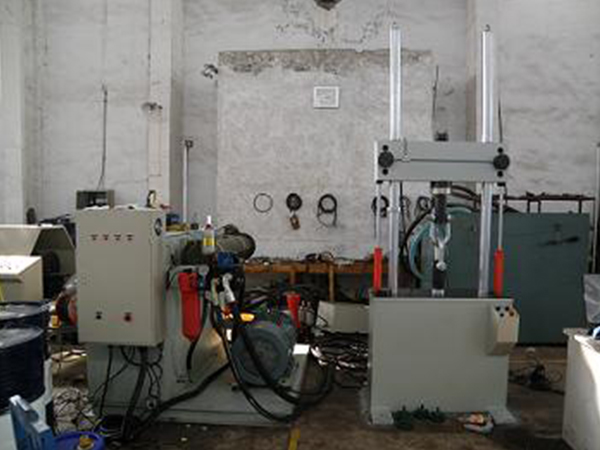

u  PWS-1000电液伺服钢绞线疲劳试验系统。

适用于对各类材料、结构件、零部件等进行动静态性能试验以及疲劳寿命测试。

　　最大静态试验力±1000kN；

　　最大动态试验力：±700kN；

　　作动器行程：±100mm；

　　主要试验波形：正弦波、三角波、方波、半正弦波、半三角波、半方波、斜波等。

　　恒压伺服泵站：流量280L/min、压力21Mpa；功率55KW×2，电源：AC380，

　　频率范围：0.01 Hz -50Hz；

　　四立柱框架式主机；

　　可选配多种软件系统；

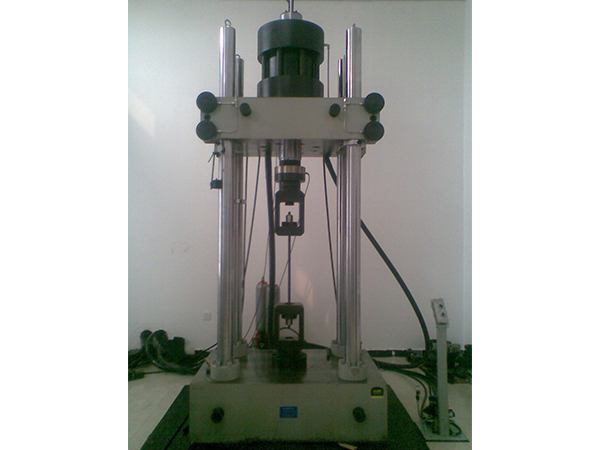

PWS-500拉扭疲劳试验系统

　　PWS-500电液伺服拉扭疲劳试验机主要用于对各种金属、合金、高分子材料、生物材料等在轴向-扭转双轴交变加载作用下进行力学性能测试和疲劳性能测试，得到材料的力学性能和疲劳寿命。

　　主要由以下技术单元组成：500kN主机、500kN直线伺服作动器、5000Nm扭转作动器、140L/min恒压伺服泵站、液压管路系统、二通道全数字液压伺服控制器、试验附具等组成。

　　最大动态试验力：±500kN；

　　试验力示值精度±1%，精度范围2%-100%FS.；

　　最大动态扭矩：±5000Nm；

　　扭矩示值精度±1%，精度范围2%-100%FS.；

　　系统频率范围：0.1-30Hz；

　　轴向作动器最大行程：±75mm，示值精度±1%FS.；

　　主要试验波形：正弦波、三角波、方波、斜波等；

　　伺服泵站：流量140L/min，压力21Mpa，55kW，过滤精度3μm，电源AC380；

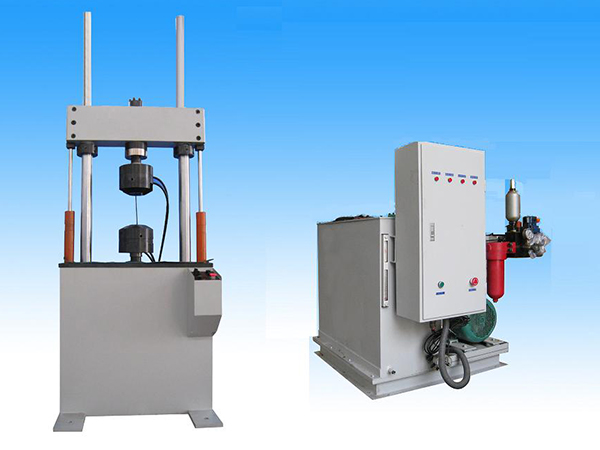

u  PWS-300电液伺服锁具疲劳试验系统（图片08）

用于对各种索具进行疲劳试验，同时亦可适用于对各类材料、结构件、零部件进行动静态力学性能试验、疲劳寿命试验。

　　由主机、恒压伺服泵站、控制系统、管路系统等组成；

　　最大静态试验力：±300kN、示值精度±1%、精度范围2%-100% FS

　　最大动态试验力：+/-200 kN  动态波动度0.5% FS；

　　作动器有效行程：+/-75mm（总行程150mm），示值精度±0.5% FS

　　频率范围：0.1-20Hz

　　主要试验波形：正弦波、三角波、方波、静态加载斜波等

　　泵站：70L/min,21Mpa;

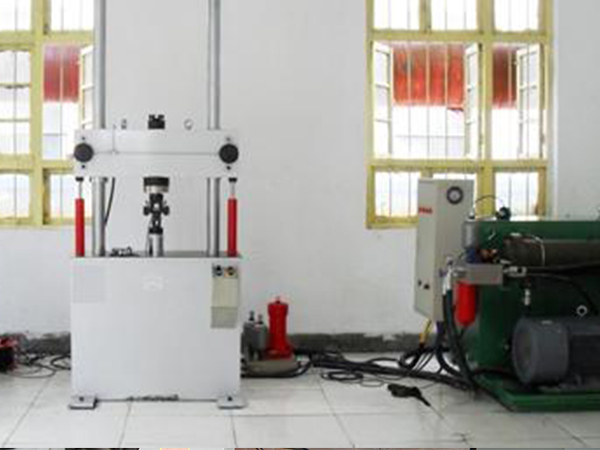

u  PWS-100电液伺服构件疲劳试验系统

可对各类建筑结构件、汽车零部件、航空结构件进行动静态性能试验、疲劳试验。图示为混凝土结构工程用锚固胶疲劳试验。

　　两立柱大空间设计，伺服作动器上置；

　　最大可调整试验空间：2000mm;

　　最大静态试验力：+/-100kN；

　　最大动态试验力：+/-100 kN；

　　作动器有效行程：+/-100mm（总行程200mm）；

　　频率范围：0.1-20Hz

　　主要试验波形：正弦波、三角波、方波、静态加载斜波等；

　　可选配多种规格泵站。

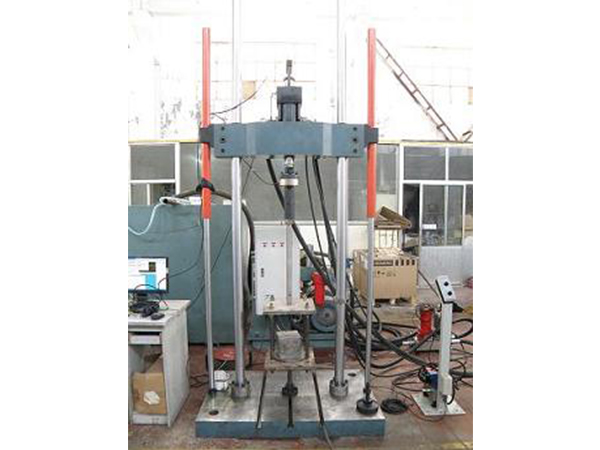

u  PWS-100轨道工程结构件疲劳试验系统

主要用于轨道工程用T型螺栓、预埋件、连接螺扣等部件的疲劳寿命测试，通过更换附具，还可进行各类结构件、部件的疲劳以及静态力学性能试验。

　　最大静态试验力：+/-100kN；

　　最大动态试验力：+/-70 kN；

　　作动器有效行程：+/-100mm（总行程200mm）；

　　频率范围：0.1-20Hz

　　可设计制作多种试验附具。

u  PWS-300轨道车辆零部件疲劳试验系统

　主要用于轨道车辆用铆钉等小型零部件的疲劳寿命测试与机械性能测试，通过更换附具，还可进行各类结构件、部件的疲劳以及静态力学性能试验。

　　最大静态试验力：+/-300kN；

　　最大动态试验力：+/-200 kN；

　　作动器有效行程：+/-100mm（总行程200mm）；

　　频率范围：0.1-20Hz

　　配铆钉疲劳试验专用附具，并可设计制作多种试验附具。

　　全数字电液伺服控制系统。
