一、设备简介

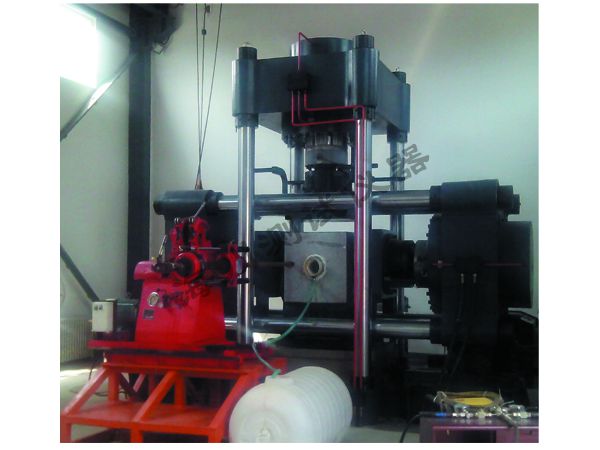

　　HCSZ-10000地应力专用双轴加载试验装置为地应力测量标定提供实验室平台，进行室内地应力测量标定试验，对现行地应力测量仪器的有关参数进行标定，研究对比各种地应力测量方法的可靠性、可重复性和测量误差范围，提高地应力测量的精确度和可比性。

二、主要技术参数

1.  定义双轴分别为X轴和Z轴，相对方向分别为-X轴和-Z轴；

2.  最大试验力：10000kN；

3.  系统刚度：≥5GN

4.  试验力测量范围：2%-100%F.S；

5.  试验力测量精度：试验力示值的±1%；

6.  保压时间：大于100小时；

7.  保压精度：±0.5%；

8.  试验力分辨力：1/120000（采用EDC220控制器，全量程只有一个分辨力，没有量程切换冲突）

9.  油缸空载最大位移速度：0-40mm/min；

10.油缸最大行程：200mm；

11.X轴、Z轴最大压缩空间为900mm；

12.位移测量精度：±0.5%Fs；

13.X、Z轴压板尺寸：800mm×800mm×300mm；

14.主机外形尺寸（长×宽×高）：约4500mm×5000mm×4500mm；

15.等速试验力控制范围：0.5kN/s～25kN/s（控制精度1%）；

16.等速位移控制范围：0.5 mm /min～40 mm /min；

17.控制方式和数据处理：计算机伺服控制系统及数据（试验力、位移）图形采集处理等；

18.采用低阻尼组合式密封元件，试验力保持稳定可靠。

19.  控制方式：液压加载，电液伺服闭环控制，高精度负荷传感器测量，屏幕显示。
