产品简介

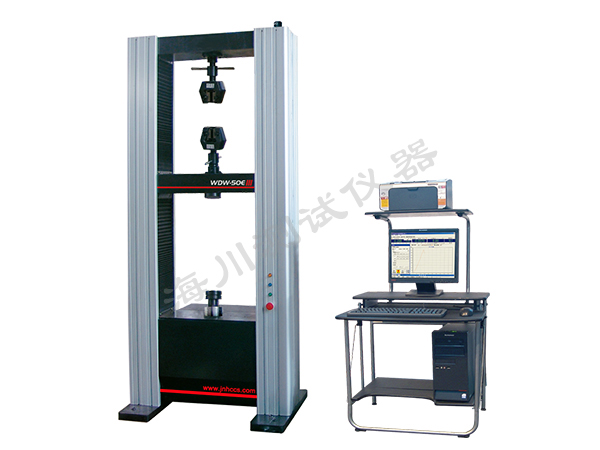

WDW-50E微机控制电子式万能试验机主要用于金属和非金属材料的拉伸、压缩、弯曲等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。试验数据处理符合GB/T 228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》。测量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能参数。
可根据客户需求增加其它相应标准，以满足GB、ISO、ASTM、DIN等标准，还可根据客户需求扩展配置及选择、定制相应附具、软件。
2.主要技术指标
产品型号 | WDW-50E |
特点 | 采用日本松下公司伺服系统与伺服电机，全数字化测量控制系统 |
精密滚珠丝杠精度 | 16μm/300mm E级 所有精密滚珠丝杠副为磨制加工而成 |
主机刚度（kN/mm） | 250 |
最大试验力（kN） | 50 |
试验力测量范围 | 0.4% ~ 100%FN |
试验力准确度 | 优于示值的±1%（精密度为±0.5%） |
试验力分辨力 | 最大试验力的1/300000 |
变形测量范围 | 2%～100% Le |
变形测量准确度 | 在引伸计满量程的2%~100%范围内优于示值的±1%（精密级为±0.5%） |
大变形测量范围 | 10mm～800mm，大变形测量准确度±190 |
位移分辨力 | 0.001mm |
力控速率调节范围 | 0.005～5% FN/s |
力控速率调节精度 | 速率＜0.05% FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%～±1%设定值以内 |
变形速率调节范围 | 0.5%～5% FN |
变形速率控制精度 | 速率＜0.05% FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%～±1%设定值以内 |
位移速率调节范围 | 0.005-500mm/min无级；任意设定 |
位移速率控制精度 | 速率＜0.01mm/min时设定值的±1%；速率≥0.01mm/min时，设定值的±0.5%以内 |
恒力、恒变形、恒位移控制范围 | 0.5%～100% FN |
恒力、恒变形、恒位移控制精度 | 设定值≥10% FN时，设定值的±0.5%以内；设定值＜10% FN时，设定值的±1%以内 |
拉伸行程（mm） | 600 |
试验空间宽度（mm） | 575 |
主机外形尺寸（mm） | 945*654*2226 |
夹具形式 | 标配楔形拉伸附具、压缩附具、弯曲附具、楔形、平板及用户提出其他夹具辅具 |
质量（kg） | 700 |
电机功率（kW） | 1.5 |
整机形式 | 落地式 |
